Kaasaegse elektroonika maastikul määravad vooluahela tihedus ja signaali terviklikkus piiri funktsionaalse seadme ja turuliidri innovatsiooni vahel. Kuna elektroonilised süsteemid muutuvad kompaktsemaks, nõudes samal ajal suuremat jõudlust,Mitmekihiline tahvelon kujunenud põhitehnoloogiaks, mis seda evolutsiooni võimaldab.HONTECon selle domeeni esirinnas, pakkudes suure seguga, väikese helitugevusega ja kiirpöördega prototüüpiMitmekihiline tahvellahendusi kõrgtehnoloogilistele tööstustele 28 riigis.
Keerukust aMitmekihiline tahvelulatub palju kaugemale lihtsalt kihtide lisamisest. Iga täiendav kiht tutvustab impedantsi juhtimise, soojusjuhtimise ja kihtidevahelise registreerimise kaalutlusi, mis nõuavad täpset tootmist.HONTECtegutseb strateegilises asukohas Shenzhenis, Guangdongis, kus täiustatud tootmisrajatised vastavad rangetele kvaliteedistandarditele. IgaMitmekihiline tahveltoodetud tootel on UL, SGS ja ISO9001 sertifikaadid ning ISO14001 ja TS16949 standardite pidev rakendamine, mis peegeldavad pühendumust keskkonnavastutusele ja autotööstuse kvaliteedisüsteemidele.
Inseneridele, kes projekteerivad telekommunikatsiooni, meditsiiniseadmeid, lennundussüsteeme või tööstuslikke juhtseadmeid, on võimalik valida aMitmekihiline tahveltootja mõjutab otseselt turuletuleku aega ja toote usaldusväärsust.HONTECühendab tehnilised teadmised reageeriva teenindusega, tehes koostööd UPSi, DHL-i ja maailmatasemel ekspedeerijatega, et tagada prototüüp- ja tootmistellimuste viivitamatu jõudmine sihtkohtadesse üle maailma. Iga päring saab vastuse 24 tunni jooksul, peegeldades kliendikeskset lähenemist, mis on loonud kestvad partnerlussuhted kogu maailmas.
A jaoks sobiva kihtide arvu määramineMitmekihiline tahvelnõuab elektrilise jõudluse, füüsiliste ruumipiirangute ja tootmise keerukuse tasakaalustamist. Peamised kaalutlused algavad signaali marsruutimise nõuetega. Kiired digitaalsed kujundused nõuavad sageli spetsiaalseid kihte toitetasandite ja maapindade jaoks, et säilitada signaali terviklikkus ja vähendada elektromagnetilisi häireid. Kui komponentide tihedus suureneb, on vaja täiendavaid signaalikihte, et võimaldada marsruutimist ilma vahereegleid rikkumata. Soojusjuhtimine mõjutab ka kihtide arvu, kuna täiendavad vasest tasapinnad võivad olla energiamahukate komponentide soojusjaoturid.HONTECtavaliselt soovitab klientidel hinnata kontrollitud impedantsi vajavate kriitiliste võrkude arvu, plaadikinnisvara kättesaadavust ja läbivate struktuuride soovitud kuvasuhet. Hästi planeeritudMitmekihiline tahvelkoos sobiva kihtide arvuga vähendab vajadust kulukate ümberkujunduste järele prototüübi valideerimise ajal ja tagab, et lõpptoode vastab nii elektrilistele kui ka mehaanilistele nõuetele.
Kihtidevaheline registreerimine on üks kriitilisemaid kvaliteediparameetreidMitmekihiline tahvelväljamõeldis.HONTECkasutab täiustatud optilisi joondussüsteeme ja mitmeastmelist registreerimiskontrolli kogu tootmisprotsessi vältel. Protsess algab registreerimisaukude täppispuurimisega igas üksikus kihis laseriga juhitavate süsteemide abil, mis saavutavad asukoha täpsuse mikronites. Lamineerimisfaasis tagavad spetsiaalsed tihvtidega lamineerimissüsteemid, et kõik kihid jäävad kõrgel temperatuuril ja rõhul ideaalselt joondatud. Pärast lamineerimist kontrollivad röntgenkontrollisüsteemid registreerimise täpsust enne järgmiste protsesside jätkamist. SestMitmekihiline tahvelüle kaheteistkümne kihi või järjestikust lamineerimistehnikat sisaldavate konstruktsioonide puhul kasutab HONTEC mitmes etapis automaatset optilist kontrolli, et tuvastada kõik kõrvalekalded enne, kui see kahjustab lõpptoodet. See range lähenemine registreerimisele tagab, et maetud läbipääsud, pimedad läbiviigud ja kihtidevahelised ühendused säilitavad elektrilise järjepidevuse kogu virna ulatuses, vältides avatud vooluahelaid või katkendlikke tõrkeid, mis võivad tekkida kihtide nihutamisest.
Usaldusväärsuse testimine aMitmekihiline tahvelhõlmab nii elektrilist kontrollimist kui ka füüsilise stressi hindamist.HONTECrakendab kõikehõlmavat testimisprotokolli, mis algab elektrilise testimisega lendava sondi või kinnitusel põhinevate süsteemide abil, et kontrollida iga võrgu järjepidevust ja isolatsiooni. SestMitmekihiline tahvelsuure tihedusega ühendusfunktsioonidega konstruktsioonide puhul viiakse impedantsi testimine läbi aja-domeeni reflektomeetria abil, et tagada iseloomuliku impedantsi vastavus kindlaksmääratud tolerantsidele. Termilise koormustesti abil allutatakse plaatidele mitu ekstreemsete temperatuurimuutuste tsüklit, et tuvastada kõik varjatud defektid, nagu tünni praod või delaminatsioon. Täiendavad testid hõlmavad ioonsaaste analüüsi puhtuse kontrollimiseks, jootekihi pinnaviimistluse terviklikkuse testimist ja mikrolõikeanalüüsi, mis võimaldab sisemiselt kontrollida struktuure ja kihtide sidemeid. HONTEC säilitab iga mitmekihilise plaadi üksikasjalikud jälgitavusandmed, mis võimaldab klientidel juurdepääsu kvaliteetsetele dokumentidele ja testitulemustele. See mitmekihiline katsetamisviis tagab, et plaadid toimivad usaldusväärselt neile ettenähtud kasutuskeskkondades, olenemata sellest, kas need on allutatud auto termilisele tsüklile, tööstuslikule vibratsioonile või pikaajalistele töönõuetele.
Erinevus standardtarnija ja usaldusväärse tootmispartneri vahel ilmneb disainiprobleemide ilmnemisel.HONTECpakub tehnilist tuge, mis ulatub projekteerimisest valmistatavuse ülevaatamiseks kuni materjali valiku juhisteniMitmekihiline tahvelprojektid. Kliendid saavad kasu juurdepääsust tehnilistele teadmistele, mis aitavad optimeerida kihtide virnatamist, vähendada tootmiskulusid ja ennetada võimalikke tootmispiiranguid enne, kui need ajakavasid mõjutavad.
TheMitmekihiline tahvelvalmistamisvõimalused aadressilHONTECulatub 4-kihilistest prototüüpidest kuni keerukate 20-kihiliste struktuurideni, mis sisaldavad pimedaid läbiviike, maetud läbiviike ja kontrollitud impedantsprofiile. Materjalide valikuvõimalused hõlmavad standardset FR-4 kulutundlike rakenduste jaoks, suure jõudlusega materjale nagu Megtron ja Isola kõrgsagedusnõuete jaoks ning spetsiaalseid laminaate RF- ja mikrolainerakenduste jaoks.
Vastutuleliku meeskonnaga, kes on pühendunud selgele suhtlusele ja ülemaailmseks haardeks loodud logistikavõrgustikule,HONTECtoimetabMitmekihiline tahvellahendused, mis viivad tehnilise tipptaseme vastavusse töötõhususega. Disainiinseneridele ja hankespetsialistidele, kes otsivad usaldusväärset partnerit keerukate PCB-nõuete täitmiseks,HONTECesindab tõestatud valikut, mida toetavad sertifikaadid, kogemused ja kliendikeskne filosoofia.
ST115G PCB - integreeritud tehnoloogia ja mikroelektroonilise pakendamise tehnoloogia arenguga kasvab elektrooniliste komponentide kogu võimsustihedus, samal ajal kui elektrooniliste komponentide ja elektroonikaseadmete füüsiline suurus kipub järk-järgult olema väike ja miniatuurne, mille tulemuseks on kiire soojusakumuleerumine , mille tulemusel suureneb soojusvoog integreeritud seadmete ümber. Seetõttu mõjutab kõrge temperatuuriga keskkond elektroonilisi komponente ja seadmeid. See nõuab tõhusamat termilise reguleerimise skeemi. Seetõttu on elektrooniliste komponentide soojuse hajutamisel praeguses elektrooniliste komponentide ja elektroonikaseadmete tootmisel pööratud põhitähelepanu.

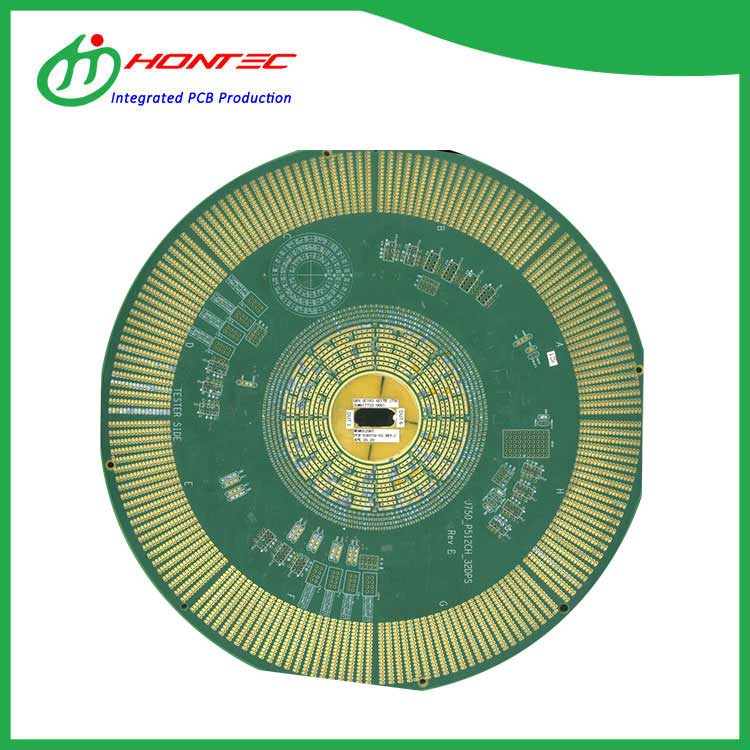

Halogeenivaba PCB – halogeen (halogeen) on VII rühma kuuluv mittekuldne Duzhi element Bais, mis sisaldab viit elementi: fluor, kloor, broom, jood ja astatiin. Astatiin on radioaktiivne element ja halogeeni nimetatakse tavaliselt fluoriks, klooriks, broomiks ja joodiks. Halogeenivaba PCB on keskkonnakaitse PCB ei sisalda ülalnimetatud elemente.
Tg250 PCB on valmistatud polüimiidmaterjalist. See talub pikka aega kõrget temperatuuri ja ei deformeeru 230 kraadi juures. See sobib kõrgtemperatuuriliste seadmete jaoks ja selle hind on veidi kõrgem kui tavalisel FR4-l
S1000-2M PCB on valmistatud S1000-2M materjalist, mille TG väärtus on 180. See on hea valik mitmekihilise PCB jaoks, millel on kõrge töökindlus, kõrge jõudlus, kõrge jõudlus, stabiilsus ja praktilisus
Kiirete rakenduste puhul mängib plaadi jõudlus olulist rolli. IT180A PCB kuulub kõrge Tg-plaadile, mida kasutatakse tavaliselt ka kõrge Tg-plaadina. Sellel on kõrge kulutasuvus, stabiilne jõudlus ja seda saab kasutada signaalide jaoks 10G piires.
ENEPIG PCB on lühend kuld-, pallaadium- ja nikkelplaadist. ENEPIG PCB-kate on uusim tehnoloogia, mida kasutatakse elektrooniliste vooluringide tööstuses ja pooljuhtide tööstuses. Kuldkate paksusega 10 nm ja pallaadiumkate paksusega 50 nm võib saavutada hea juhtivuse, korrosioonikindluse ja hõõrdekindluse.
