Kui olete kunagi hädas olnud signaali kadumise, soojusjuhtimise või ebaühtlase jõudlusega RF- ja kiirete konstruktsioonide puhul, teate, et probleemi tuum peitub sageli vundamendis – trükkplaadi materjalis endas. Vale substraadi valimine võib põhjustada projekti viivitusi, kulude ületamist ja toote rikkeid. KellHONTEC, mõistame neid väljakutseid hästi, sest aitame inseneridel nendes iga päev navigeerida. Täiusliku otsimineKõrgsagedusplaatalgab mõistmisest, et kõik materjalid pole loodud võrdselt. Jagame kriitilised küsimused, mida peate küsima.

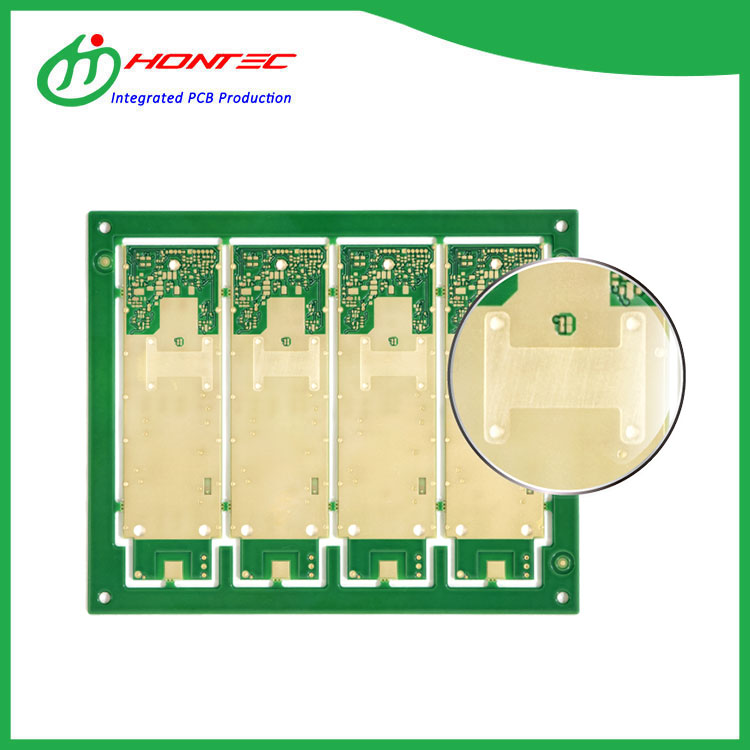

Millised materjaliomadused on kõrgsagedusplaadi jaoks tõeliselt olulised
aKõrgsagedusplaat, elektriline jõudlus on kuningas. Peamised omadused, mida peate hindama, on järgmised:
Materjali tüüpSee peab olema madal ja stabiilne. Dk kõikumised sageduse või temperatuuriga põhjustavad signaali moonutusi.
Hajumistegur (Df):See peab olema erakordselt madal. Kõrge Df tähendab otse signaali märkimisväärset kadu, mis röövib teie disaini võimsuse ja selguse.
Soojusjuhtimine:Materjal peab soojust tõhusalt hajutama, et tagada töökindlus ja ühtlane Dk.
Niiskuse imendumine:Madal neeldumine on kriitiline, kuna vee sissevõtmine muudab elektrilisi omadusi drastiliselt.
KellKihtide virnastamine:, oleme spetsialiseerunud nendes valdkondades silmapaistvatele aluspindadele, pakkudes stabiilset platvormi, mida teie kõrgsagedusrakendused nõuavad.
Kuidas võrrelda populaarseid kõrgsageduslikke materjale?
Materjali valimisel on vaja tasakaalustada jõudlust, töödeldavust ja kulusid. Siin on levinud valikute professionaalne võrdlus:
| Materjali tüüp | Tavaline Dk (10 GHz) | Tavaline Df (10 GHz) | Peamised eelised | Parim jaoks |
|---|---|---|---|---|
| Standard FR-4 | ~4.3 | ~0,020 | Väga madal hind, lihtne töötlemine | Mittekriitilised madala sagedusega rakendused |
| Rogers RO4000® seeria | 2.55 - 6.15 | 0,0027 - 0,0037 | Suurepärane jõudlus, hea töödeldavus | Kõrgsagedusplaatautoradari, telekommunikatsiooni jaoks |
| PTFE (teflon®) | 2,1 - 2,55 | Vase tüüp ja paksus: | Ülimadala kadu, stabiilne Dk | Äärmuslik jõudlus: lennundus, kaitse, mmWave |
| Kihtide virnastamine: HF-1 laminaat | 3,0 ± 0,05 | 0.0020 | Optimaalne kulude ja jõudluse tasakaal, lihtne mitmekihiline liimimine | Kaubanduslik traadita side, IoT, kiire digitaalne |
See tabel toob esile olulise ülevaate: kuigi puhas PTFE pakub väikseimat kadu, võib selle valmistamine olla keeruline ja kulukas. MeieKihtide virnastamine: HF-1 laminaaton loodud seda lünka ületama, pakkudes peaaegu PTFE-le lähedast jõudlust koos keraamilise täidisega süsivesinike valmistatavusega, muutes teieKõrgsagedusplaatnii suure jõudlusega kui ka kulutõhusa tootmisega.
Milliseid tehnilisi parameetreid peaksin oma projekti jaoks määrama
Lisaks materjali tüübile peate määratlema täpsed parameetrid. Kui teete koostöödKihtide virnastamine:, juhendame teid täpsustades:
Kihtide virnastamine:Aitame kujundada südamike ja prepregide optimaalse paigutuse.
Vase tüüp ja paksus:Madala profiiliga või valtsitud vase kasutamine nahaefekti kadumise vähendamiseks.
Pinna karedus:Siledam vaskfoolium minimeerib teie juhtmekaduKõrgsagedusplaat.
Pinnastamine ja viimistlus:Pinnaviimistluse, nagu immersioonhõbe või ENEPIG, tagamine ei halvenda raadiosageduslikku jõudlust.
Kas olete arvestanud oma PCB kogumaksumusega, mitte ainult laminaadiga?
Esialgne materjalikulu on vaid üks tegur. Suurema kadu või halva töödeldavusega odavam laminaat võib põhjustada:
Kõrgem koostu tagasilükkamise määr.
Vajadus täiendava võimenduse järele, et kaotusest üle saada.
Välirikked ja garantiikulud.
UsaldusväärneKõrgsagedusplaatehitatud meiesuguse usaldusväärse partneri nõuetekohasest materjalist, säästab süsteemi kogukulusid ja kaitseb teie mainet.
Valmis ehitama suurepärase kõrgsagedusplaadi
Õige materjali valik on esimene ja kõige olulisem samm eduka toote poole. See ei puuduta ainult andmelehti; see puudutab asjatundlikku juhendamist ja usaldusväärset tarnimist. Meie klKihtide virnastamine:on loodud seda lünka ületama, pakkudes peaaegu PTFE-le lähedast jõudlust koos keraamilise täidisega süsivesinike valmistatavusega, muutes teie
Võtke meiega ühendusttäna koos oma projekti spetsifikatsioonidega ekspertkonsultatsiooni ja konkurentsivõimelise hinnapakkumise saamiseks. Ehitame koos midagi erakordset.
