Kokkuvõte: Rasked vasest PCB-don olulised suure võimsusega ja suure töökindlusega rakenduste jaoks. Selles artiklis käsitletakse nende eeliseid, disainikaalutlusi, tootmisprotsesse ja praktilisi rakendusi, mis aitavad inseneridel ja ettevõtetel optimeerida elektroonilist jõudlust, vähendades samal ajal tõrkeid.
Sisukord

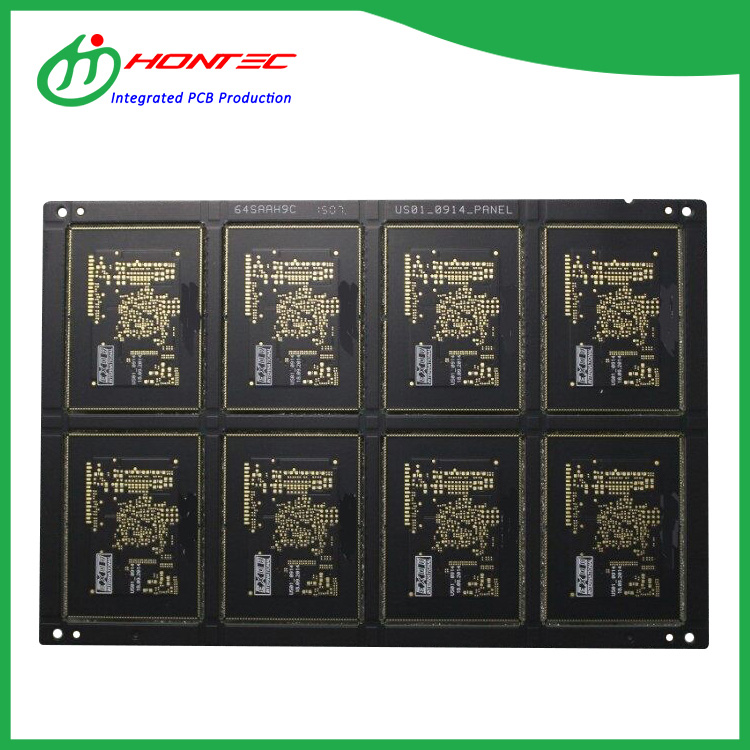

Mis on raske vase PCB?
Rasked vasest PCB-d on trükkplaadid, mille vase paksus ületab standardtaseme, tavaliselt 3 untsi/ft² (105 μm) või rohkem. Need taluvad suuremaid voolusid, hajutavad soojust tõhusalt ja on olulised tööstusliku jõuelektroonika, autoelektroonika ja kõrge vooluahelate jaoks.
Võrreldes tavaliste PCB-dega pakuvad rasked vasest PCB-d:
- Suurenenud voolu kandevõime
- Täiustatud soojusjuhtimine
- Suurenenud mehaaniline tugevus
- Pikem kasutusiga rasketes tingimustes
Raske vasest PCB eelised
| Funktsioon | Kasu |
|---|---|
| Kõrge vooluvõimsus | Toetab suuremat voolutugevust ilma liigse kuumutamiseta. |
| Suurepärane soojuse hajutamine | Vähendab termilise pinge tõttu komponentide rikke ohtu. |
| Mehaaniline tugevus | Takistab kõverdumist ja deformatsiooni töö ajal. |
| Vastupidavus | Pikendab PCB eluiga karmides tööstuskeskkondades. |
Need eelised muudavad rasked vasest PCBd asendamatuks sektorites, kus töökindlus ja jõudlus on vaieldamatu.
Raskete vasest PCBde disainilahendused
Raskete vasest PCBde projekteerimine nõuab hoolikat tähelepanu teguritele, mis mõjutavad jõudlust ja valmistatavust:
- Jälje laius ja paksus:Veenduge, et jäljed taluksid vajalikku voolu ilma ülekuumenemiseta.
- Soojusjuhtimine:Soojuse tõhusaks hajutamiseks kasutage termotorusid, tasapindu ja jahutusradiaatoreid.
- Materjali valik:Valige aluspinnad, nagu FR-4, polüimiid- või metallsüdamikuga plaadid, lähtudes termilistest ja mehaanilistest vajadustest.
- Plaadimise tehnikad:Elektrosadestatud vask tagab ühtlase paksuse ja töökindluse.
- Paneliseerimine:Optimeerige tootmisvõimsust ja vähendage jäätmeid.
Raske vasest PCB tootmisprotsess
Raskete vasest PCBde tootmine hõlmab mitmeid kriitilisi etappe:
- Põhimaterjali ettevalmistamine:Kvaliteetse aluspinna ja eelliimitud vaskfooliumi valik.
- Lamineerimine:Vasekihtide ja prepreg pressimine kõrgel kuumusel ja rõhul.
- Muster:Fotolitograafia kasutamine vooluringi teede määratlemiseks.
- Söövitus:Liigse vase eemaldamine soovitud jälgede jätmiseks.
- Galvaniseerimine:Täiendava vase moodustamine tugeva voolu jälgede jaoks.
- Pinna viimistlus:HASL-i, ENIG-i või muude viimistlusvahendite kasutamine jootmise tagamiseks.
- Testimine:Elektrilised, termilised ja mehaanilised testid jõudlusstandardite tagamiseks.
Raskete vasest PCB-de rakendused
Raskeid vasest PCB-sid kasutatakse laialdaselt tööstusharudes, kus vastupidavus ja suure võimsusega käsitsemine on kriitilise tähtsusega:
- Tööstuslikud toiteallikad ja inverterid
- Elektrisõidukid ja laadimisjaamad
- Telekommunikatsiooni ja 5G infrastruktuur
- Meditsiiniline pildistamine ja suure võimsusega diagnostikaseadmed
- Tugeva vooluga LED valgustussüsteemid
Raskete vasest PCBde hooldusnäpunäited
Nõuetekohane hooldus tagab pikaealisuse ja usaldusväärse töö:
- Regulaarne visuaalne kontroll korrosiooni, delaminatsiooni või ülekuumenemise suhtes.
- Kontrollige jooteühendusi pragude suhtes ja vajadusel tugevdage.
- Puhastage mitteabrasiivsete antistaatiliste lahustega.
- Tagage töö ajal nõuetekohane soojusjuhtimine.
- Järgige elektrilise koormuse piirmäärade osas tootja juhiseid.
Korduma kippuvad küsimused
- K1: Kas rasked vasest PCB-d taluvad väga suuri voolusid?
- Jah, korraliku jäljekujunduse ja vase paksuse korral saavad nad olenevalt rakendusest hakkama vooluga, mis ületab 100 A.
- Q2: Kui paks võib vasekiht olla?
- Tüüpilised rasked vasest PCB-d on vahemikus 3 untsi (105 μm) kuni 10 untsi (350 μm) kihi kohta.
- Q3: Kas rasked vasest PCB-d on kallimad?
- Need on lisamaterjalide ja tootmise keerukuse tõttu üldiselt kallimad kui tavalised PCB-d, kuid nende jõudlus ja pikaealisus õigustavad investeeringut.
- Q4: Millised tööstusharud saavad rasketest vasest PCB-dest kõige rohkem kasu?
- Sellised tööstusharud nagu autotööstus, tööstuslik energiatööstus, lennundus, meditsiiniseadmed ja telekommunikatsioon saavad oma suurest voolu- ja soojustõhususest märkimisväärselt kasu.
Võtke ühendust HONTECiga
HONTECon spetsialiseerunud kõrgekvaliteedilistele rasketele vasest PCB-dele, mis vastavad nõudlikele tööstus- ja kaubandusstandarditele. Meie teadmised tagavad usaldusväärsed ja suure jõudlusega trükkplaadid teie kõige olulisemate rakenduste jaoks. Lisateabe saamiseks ja kohandatud lahenduste saamiseksvõtke meiega ühendusttäna.
